Perfil atual e unidade de infraestrutura marítima da China

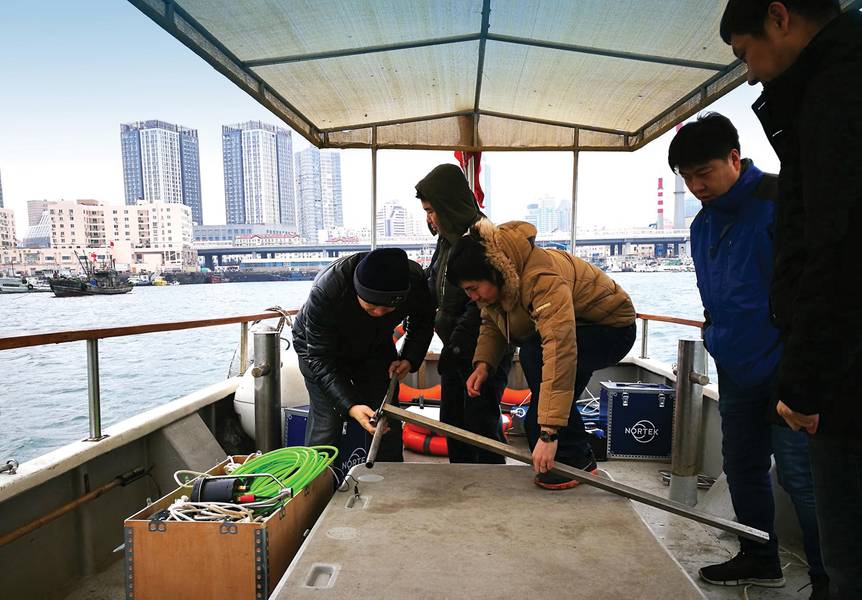

Funcionários da Nortek na China mobilizando o pacote Signature VM sob o olhar atento do usuário Wang Yan, Gerente Sênior de Hidrologia do Instituto de Design de Reconhecimento de Engenharia Zhongjiao No.1 Hangwu da CCCC. Como o Signature VM é um sistema plug-and-play simples para o levantamento atual, a equipe pôde navegar por uma pesquisa de teste após apenas 30 minutos de configuração. Imagem: Nortek

A infraestrutura em desenvolvimento - como o porto de Qingdao visto aqui - tem sido um componente essencial da revolução econômica da China. O perfil de corrente preciso tem sido vital para a implementação bem-sucedida de grandes projetos marítimos, garantindo que as estruturas sejam construídas de acordo com as especificações corretas. Imagem: Nortek

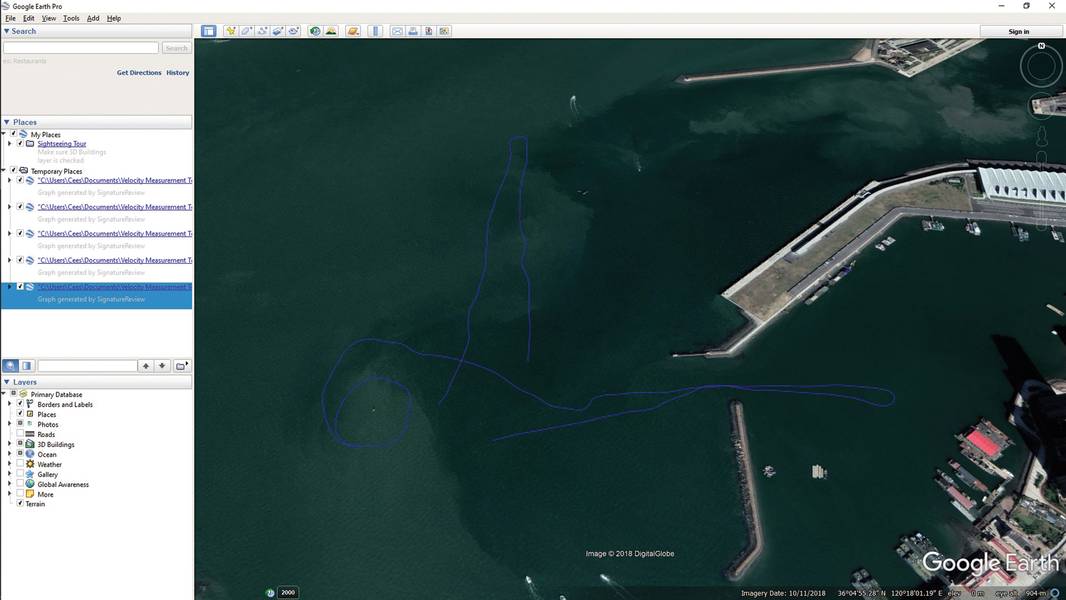

Dados exportados (no formato .kml) mostrando as faixas navegadas no Google Earth. A tripulação realizou as chamadas “linhas” de levantamento de corrente dentro e fora do porto para identificar as diferenças na velocidade e direção das correntes nesses dois locais. Imagem: Nortek

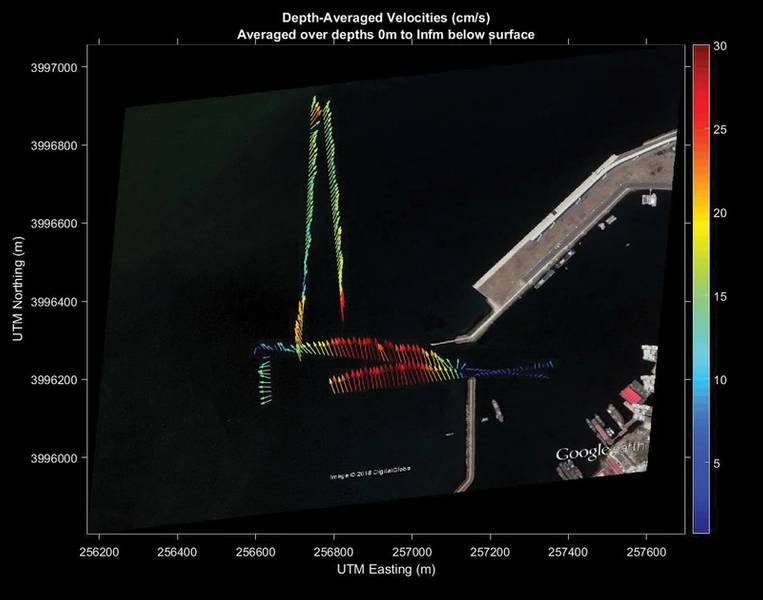

Visualização de dados mostrando a velocidade e a direção atuais. Imagem: Nortek

Previous Next

A recente onda de renovação de infra-estrutura da China incluiu um grande portfólio de desenvolvimentos, como portos e outros empreendimentos, que têm um componente submarino. O perfil de corrente preciso, eficiente e econômico é vital para a implementação bem-sucedida de grandes projetos marítimos.

A Nortek tem sido capaz de desempenhar um papel neste lado da revolução econômica da China, através de sua colaboração com uma subsidiária da China Communications Construction Company (CCCC), uma empresa listada na Fortune 500 que está na vanguarda da unidade de infra-estrutura.

CCCC & Nortek
Os topógrafos hidrológicos da CCCC têm usado instrumentos Nortek em vários projetos nos últimos 12 anos, usando os perfiladores acústicos Doppler de assinatura Signature1000 e Signature500 (ADCPs) para fornecer dados hidrológicos que informam a construção de portos e desenvolvimentos offshore.
A implantação dos instrumentos como parte do pacote de assinatura VM da Nortek permite que a empresa obtenha medições em diversos cenários. Esses cenários incluem medições de perfil de velocidade de seção cruzada, multiponto e medições de ponto fixo para plataformas, portos, pontes e outras estruturas offshore dentro ou perto do mar, além de estabelecer parâmetros de navegação em locais específicos no mar.

O pacote integrado é projetado para garantir alta qualidade de dados e que os erros e o tempo de instalação inicial sejam reduzidos. Os ADCPs e o software vinculado fornecem perfis precisos em conjunto com uma bússola GNSS de Navegação Avançada montada na embarcação, que fornece dados de navegação e rumo com base no GPS.

O ADCP da Signature VM como está montado para o levantamento atual no porto de Qingdao. Imagem: Nortek

"Sem esses dados essenciais, bem como a verificação do modelo matemático, o projeto e a construção de portos e desenvolvimentos offshore não teriam base", disse Wang Yan, gerente sênior de hidrologia da divisão de investigação geotécnica da CCCC Zhongjiao No.1. Hangwu Engineering Reconnaissance Design Institute.

A empresa tornou-se uma força líder no campo da construção de engenharia costeira na China. Desde a sua criação em 1958, tem sido responsável pelo trabalho de pesquisa e design por trás de mais de 4.000 projetos.

Uma diversidade de sites
Wang disse que a versatilidade do Signature ADCP faz dele um bom ajuste para a empresa, já que as condições hidrológicas e os requisitos operacionais em seus locais são complexos e diversos. Ele disse que a capacidade da Assinatura de trabalhar tanto em pontos fixos e enquanto navega, quanto para registrar medições on-line ou como uma unidade autônoma, provou ser inestimável.

A principal tarefa da equipe de levantamento hidrológico de Wang é observar e analisar ondas, marés e fluxos em diferentes áreas marítimas, emitir relatórios relacionados e fornecer dados básicos para a verificação de projetos e modelos de grandes projetos offshore. Seus focos de trabalho incluem observações de longo prazo e de curto prazo de ondas, correntes de ponto fixo, vazões náuticas, concentrações de sedimentos e marés.

A equipe de Wang usou o pacote Signature VM em vários projetos. Um desses projetos incluiu as medições atuais de um novo porto nas proximidades do distrito Caofeidian, em Hebei, China.

“Nosso cliente precisou de dados brutos específicos do local de correntes, ondas, profundidade, turbidez, etc. para uma nova porta na Caofeidian. Seu objetivo era usar os dados para construir um modelo matemático para a área da porta. Isso foi muito importante para o trabalho de engenharia em conexão com a construção do novo porto e edifícios adjacentes ”, disse Wang.

Tripulação da Nortek China explicando o software Signature VM para o usuário final Wang Yan, do Instituto de Design de Reconhecimento de Engenharia Zhongjiao No.1 Hangwu CCCC da CCCC.

Sua equipe selecionou dois locais de medição de acordo com os requisitos técnicos de seus clientes.

“Pesquisamos esses dois sites ao longo de várias rodadas para obter conjuntos completos de dados de todo o processo de maré na área. Cada rodada de medições levou cerca de uma hora, e realizamos as medições continuamente 24 vezes, ou quase 24 horas no total ”, diz Wang.

“Este foi realmente um grande desafio para o sistema técnico, bem como para as pessoas da minha equipe que conduziram a pesquisa. Mas os resultados provaram ser excelentes ”, acrescenta Wang.
