Laboratório de pouso presta homenagem aos fornecedores de módulos de pouso oceânicos

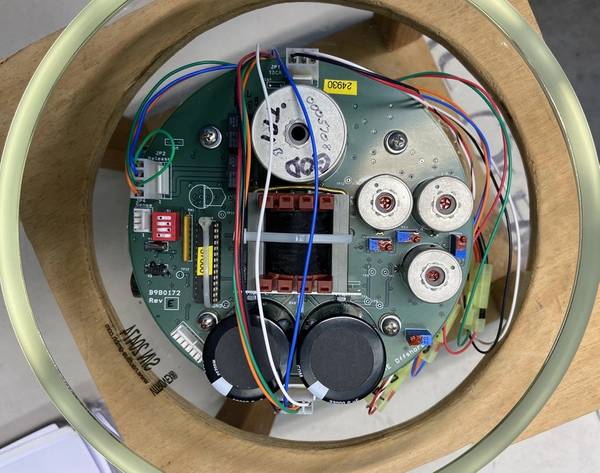

Figura 1. A placa Edgetech Burnwire Acoustic Release Transponder (BART) fornece até 5 comandos de liberação do fio de acionamento, ou 4 comandos de liberação do fio de acionamento mais um comando de ativação e um comando de desativação para um único pino. A placa recebeu comandos de forma confiável no fundo da Fossa das Marianas/Depressão Challenger. (Foto cedida por Rob Morris, Edgetech.)

O projeto e a construção de veículos subaquáticos são simplificados pela estreita colaboração com um grupo seleto de fornecedores-chave cujos produtos atendem aos desafios das profundezas oceânicas.

Apresentamos aqui alguns dos nossos favoritos.

Lançamentos

EdgeTech <Edgetech.com>: Entre seus diversos sistemas de liberação, destaca-se a placa circular BART ( Burnwire Acoustic Release Transponder ). (Veja a Figura 1.) A placa, com aproximadamente 15 cm de diâmetro, encaixa-se perfeitamente em uma esfera de 25 cm (Vidro: Nautilus Marine Service; GPA: Global Ocean Design). A transmissão de baixa frequência envia códigos de comando complexos de forma confiável a até 16 km de distância. Os usuários finais podem solicitar um conjunto de comandos expandido que fornecerá até 5 comandos exclusivos para os cabos de liberação. Cabos de liberação : Global Ocean Design <globaloceandesign.com>. Dois tamanhos: com capacidade de 57 kg ou 113 kg. Os suportes mantêm os cabos de liberação rígidos em todos os eixos, exceto um; um suporte com alavanca única suporta 567 kg e um suporte com alavanca dupla suporta 2268 kg. Entre em contato com Rob Morris <[email protected]> para mais informações.

SubSeaSonics <subseasonics.com>: Temporizadores acústicos e de contagem regressiva de baixo custo para águas rasas, com liberação única. Não são para uso intensivo, mas são bons para flutuadores e trabalhos costeiros leves.

Habitações

Nautilus Marine Service <vitrovex.com/en>: Famosa por suas caixas de vidro Vitrovex, utilizadas tanto para flutuação quanto para proteção contra intempéries, algumas com classificação de até 12 km. (Veja a Figura 2.) (Representante nos EUA: Brock Rosenthal, Ocean Innovations , <[email protected]>).

A Prevco (prevco.com) oferece uma ampla seleção de invólucros submarinos, tanto personalizados quanto modelos padrão disponíveis no mercado. A empresa também oferece serviços completos de teste de pressão.

Blue Robotics <bluerobotics.com>: Caixas acústicas de baixo custo para águas rasas, ideais para experimentadores e entusiastas. Elas conquistaram seu espaço no mercado.

Global Ocean Design <globaloceandesign.com>: Esferas de poliamida reforçada com fibra de vidro com porta de purga e 3 conexões, além de anel e placa de montagem interna, com classificação de 1 km e 2 km. O sistema de remoção de umidade Deck Purge Box, com teste de vazamento a vácuo, reduz a umidade relativa interna para evitar condensação, sem risco de contaminação por materiais perigosos.

Figura 2. Uma esfera Vitrovex de 10 polegadas da Nautilus Marine Service é mostrada com múltiplos penetradores e uma porta de purga autovedante. Uma estrutura circular pode ser colada na parte interna de um dos hemisférios como suporte para componentes eletrônicos. (Foto cedida pela Nautilus Marine Service.)

Liberações temporais galvânicas

Ideal para soltar uma boia presa por um cabo no fundo do mar, já que o horário previsto para a soltura e o horário real podem variar em várias horas, para mais ou para menos. As vantagens são o baixo custo, o tamanho compacto e a garantia de funcionamento perfeito.

Neptune Marine Products <neptunemarineproducts.com/galvanic-timed-releases.php>

Dispositivos de pesca internacionais <underseareleases.com>

Flutuação

Trawlworks <trawlworks.com>: Distribuidores de bóias de pesca em alto mar de poliamida da Atlantic Floats <atlanticfloats.com/en/floats/>. Disponíveis em vários diâmetros, algumas com olhais, outras com furos centrais para montagem. (Veja a Figura 3.) A poliamida 10-2100-NG, com 15% de fibra de vidro, oferece 5,35 kg de flutuabilidade a 2.100 m de profundidade. Robusta e resistente a impactos. Converse com Steve Taber <[email protected]>.

Flutuabilidade em águas profundas <deepwaterbuoyancy.com>: Fabricantes de espuma sintática em formatos padrão ou personalizados.

Figura 3. A Trawlworks/Atlantic Floats oferece esferas de plástico moldadas por injeção para flutuabilidade de baixo custo em profundidades de até 2 km. (Foto cedida pela Atlantic Floats.)

Conectores e Cabos

SubConn <https://www.macartney.com/connectivity/subconn/>: Eles se tornaram muito populares quando a Impulse e a SeaCon pararam de vender para pequenos clientes, o que causou alguns problemas inesperados de entrega. Eles trabalharam muito para corrigir esses problemas. Ótima qualidade. Envie uma mensagem para Beto Campos <[email protected]>.

Dragonfish Manufacturing <https://dragonfishmfg.com>: Conectores moldados em borracha e conjuntos de cabos personalizados, com quantidades mínimas reduzidas. "Alta qualidade e agilidade são nossas principais prioridades". Contate Stan Logan <[email protected]>.

Blue Trail Engineering <bluetrailengineering.com/>: Conectores subaquáticos de cobalto, propulsores e outras tecnologias para experimentalistas e entusiastas. Eles construíram e implantaram um ASV movido a energia solar que viajou 13.322 km da Califórnia para o oeste, atravessando o Pacífico até Papua. Incrível.

South Bay Cable <southbaycable.com>: Oficina especializada em cabos personalizados, com equipamentos de teste completos, incluindo um Reflectômetro Óptico no Domínio do Tempo (OTDR), Analisador de Impedância, Instalações para Testes de Alta Tensão, Estufas Ambientais e Instalações para Testes de Pressão Hidrostática. Fabricamos cabos em pequenas dimensões. Diversos modelos de cabos padrão estão disponíveis em estoque.

Anekonnect <anekonnect.io>: Aplicativo bacana, baseado em assinatura, para projetar e diagramar cabos submarinos. A empresa mantém uma biblioteca de peças com mais de 10.000 componentes de praticamente todos os fabricantes.

Sensores e Eletrônica

RBR <rbr-global.com>: pequeno, compacto, robusto, confiável, com opções para águas rasas e muito profundas, que se encaixam em módulos de pouso manuais. Os instrumentos medem temperatura, profundidade, salinidade, gases dissolvidos, pH e outros parâmetros. (Veja a Figura 4.) Acesse e manipule os dados por meio de um único software: Ruskin. Compatível com PCs e Macs, é fácil de instalar, simples de usar e gerencia a implantação, o download e a exibição de dados em um só lugar.

Star-Oddi <https://www.star-oddi.com/>: Registradores de dados pequenos e de alto desempenho para ambientes aquáticos. Os sensores medem temperatura, profundidade (pressão), salinidade (condutividade), inclinação e intensidade do campo magnético. Alguns sensores são adequados para profundidades hadais.

O Jasco <https://www.jasco.com>: Gravador Acústico Multicanal Autônomo de 4ª Geração é um gravador de som e dados subaquático totalmente autônomo e personalizável. O sistema vem com memória removível e baterias substituíveis, facilitando a reforma e o reuso em profundidades de até 6700 m como carga útil em um módulo de pouso oceânico. Arquivos de áudio em formato WAV (Waveform Audio File Format) e CSV (Comma-separated Values) são salvos em cartões SD (Secure Digital), que podem ser lidos diretamente por um computador.

Sea-Bird Scientific <https://www.seabird.com/>: Veterana na coleta de dados oceanográficos, a Sea-Bird Scientific fornece CTDs, sensores e softwares precisos e confiáveis que permitem aos cientistas coletar dados exatos nos ambientes mais hostis.

Unisense Scientific <unisense.com/products/field-datalogger-mini-system/>: O Field DataLogger Mini System é um pacote de sensores in situ com gravação automática, adequado para águas profundas até 6.000 m e com bateria de longa duração, capaz de medir _H₂S , _O₂ , pH, Redox, _H₂ e NO. O Field DataLogger Mini permite estudos de analitos específicos, incluindo estudos que utilizam sensores de resposta rápida (segundos), oferecendo a oportunidade de monitorar e obter dados exclusivos de forma econômica.

Mission Robotics <missionrobotics.us>: Soluções eletrônicas e de software personalizadas para aplicações marítimas exclusivas. A Mission Robotics utiliza sua expertise em eletrônica marítima para oferecer produtos de software e hardware confiáveis e rigorosamente testados, compatíveis com uma ampla gama de veículos submarinos. Compreendemos os desafios do desenvolvimento de produtos e criamos soluções que permitem às empresas se concentrarem na estratégia geral de crescimento e gestão de seus negócios.

Figura 4. Os modelos RBR duet ⁴ e solo ⁴ oferecem sensores intercambiáveis para medir Temperatura (T), Pressão (D), Oxigênio Dissolvido Óptico (ODO), Radiação Fotossinteticamente Ativa (PAR), Radiômetro (rad), Turbidez (Tu) e Clorofila-a (chl-a). O registrador de dados compacto oferece agendamentos de medição flexíveis, download via USB-C, amostragem padrão de até 2 Hz e, opcionalmente, até 32 Hz, com opções de alcance de até 10.000 m, para longos períodos de operação, em uma estrutura compacta e leve. (Foto cortesia da RBR.)

Amostras

General Oceanics <https://www.generaloceanics.com/>: Garrafas Niskin para amostragem de água e coleta de animais. Mantidas abertas por um fio de segurança (Global Ocean Design) e acionadas por um temporizador ou sinal acústico.

Câmeras e luzes

WASSOC <wassoc.com>: A WASSOC oferece a Câmera de Gravação Autônoma (ARC), um sistema de imagem subaquática HD independente, com classificação para 6000 m de profundidade, que apresenta conectividade Wi-Fi e capacidade de hibernação profunda de longa duração. Para imagens em águas profundas ou noturnas, a ARC se conecta à Luz LED Subaquática (SLL). Um intervalômetro programável controla a série de timelapse. (Veja a Figura 5.)

Exploração em Águas Profundas <dwe.ai>: o sistema de gravação automática multicâmera sincronizada proporciona um panorama de 360° do fundo do mar ao redor de um módulo de pouso. Suas lentes de safira de 7 elementos são meticulosamente projetadas para eliminar distorções e aberrações cromáticas causadas pela difração da água. As câmeras têm aproximadamente o tamanho de um ovo. Sistemas de imagem estéreo também estão disponíveis. Caixas estanques com classificação de profundidade de 400 m a 11 km.

Figura 5. A ARC (Autnomous Recording Camera) é o sistema de imagem subaquática autônomo da Wassoc, totalmente homologado para uso em oceanos. Alimentada por uma bateria interna recarregável de íon-lítio, a ARC pode ser programada para uma ampla variedade de missões de imagem subaquática. Em conjunto com a Luz LED Subaquática da Wassoc, a ARC pode iluminar e capturar imagens e vídeos em alta definição de forma autônoma em profundidades oceânicas de até 6.000 m. (Foto cortesia da Wassoc.)

Faróis de Recuperação

Xeos <xeostech.com>: balizas GPS Iridium, balizas VHF, balizas Argos, sinalizadores luminosos e localizadores portáteis.

MetOcean Telematics/Novatech <metocean.com/environment/novatech-tracking-and-monitoring/>: Os sinalizadores NOVATECH são projetados para resistir aos ambientes oceânicos mais hostis e estão disponíveis em formatos como sinalizadores luminosos, radiofaróis e sinalizadores via satélite.

Suprimentos

3M <3m.com>: Com sua fita preta 33, o composto de fundição Scotchcast 2131 e adesivos estruturais acrílicos, a 3M tem sido um membro discreto, porém poderoso, da indústria naval.

Sistemas de pouso

Devologic < https://develogic.com/product/modular-seafloor-lander/>: Produz um observatório submarino compacto e modular que permite o monitoramento ambiental autônomo de longo prazo, com integração flexível de sensores, comunicação híbrida e implantação sem ROVs ou mergulhadores.

Global Ocean Design <globaloceandesign.com>: Vários tamanhos de veículos, incluindo Picolander (2 esferas de 10"), Nanolander (3 esferas de 10"), Nanolander-13 (3 esferas de 13") e Omega Lander (2 esferas de 17"). Muitas opções e acessórios. (Veja a Figura 6.)

KC-Dinamarca <www.kc-denmark.dk>: Estruturas de módulos de pouso, sensores, câmeras e luzes, coletores de amostras e sistemas de incubação biológica.

A Unisense Scientific <unisense.com> fabrica o MiniChamber Lander System , projetado para medições em câmaras de água com múltiplos microssensores ( _O₂ , _H₂ , _N₂O , pH, _H₂S ) montados na tampa da câmara. Estão disponíveis plataformas para 300 m e 6000 m de profundidade. O MiniChamber Lander não possui sistema de flutuação ou de liberação de âncora, mas há possibilidade de adicioná-los. Seu DeepSea Lander System é um sistema de pouso em queda livre totalmente funcional, construído em colaboração com a KC-Denmark (acima).

Figura 6. Família de módulos de pouso oceânicos da Global Ocean Design, da esquerda para a direita: Picolander, Picolander-XL, Nanolander, Nanolander-13 e Omega Lander. Os módulos de pouso são classificados para profundidades de 1 km a 12 km, dependendo das esferas, e possuem capacidade de carga útil para atender a múltiplos requisitos de missão. (Foto cortesia da Global Ocean Design).

“Lander Lab” é uma coluna prática sobre tecnologias e estratégias de pouso oceânico, uma classe única de veículos submarinos não tripulados, e as pessoas que os criam. Seu objetivo é servir à comunidade global de pouso oceânico, à semelhança da revista Make Magazine e outras comunidades do tipo “faça você mesmo”.

Comentários sobre este artigo ou sugestões de outras histórias de interesse são bem-vindos. Grupos de pouso oceânico são encorajados a escrever sobre seu trabalho. Sinta-se à vontade para entrar em contato com Kevin Hardy < [email protected] >.

Obrigado pela leitura.
